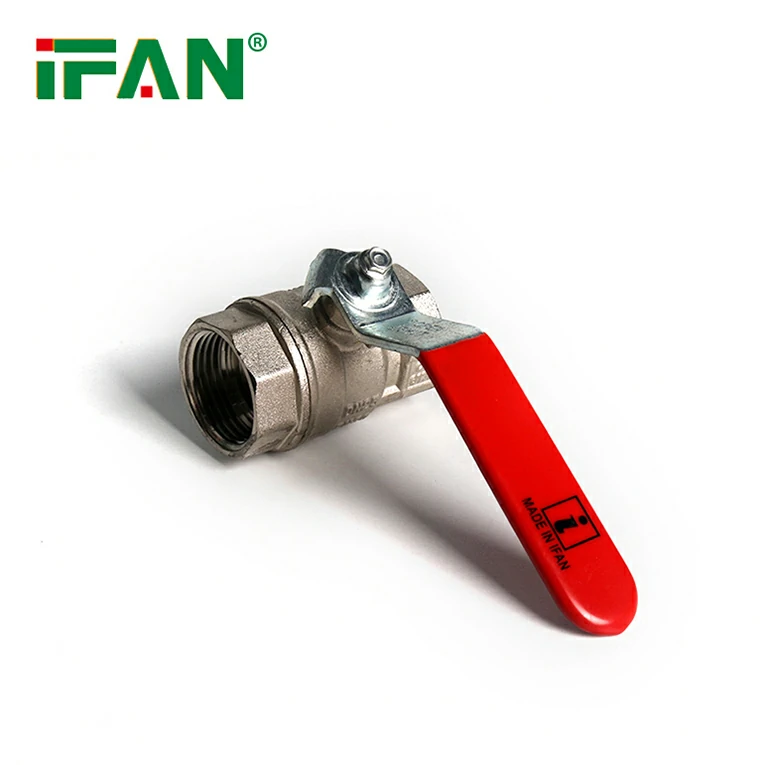

Ženský mosadzný guľový ventil

Ako návrh ventilu ovplyvňuje stratu tlaku systému

V akomkoľvek systéme riadenia tekutín je udržiavanie optimálneho tlaku rozhodujúce pre efektívnosť a výkon. Jeden často prehliadaný faktor, ktorý prispieva k strate tlaku, jedizajn ventilu. Geometria, vnútorná dráha toku a materiálové charakteristiky ventilu priamo ovplyvňujú, aký veľký odpor zavádza do systému. Tento článok skúma, ako môžu rôzne aspekty návrhu ventilu ovplyvniť stratu tlaku a čo by mali inžinieri a inštalatéri zvážiť pri výbere správneho ventilu.

1. Cesta vnútorného prietoku a geometria ventilu

Vnútorná štruktúra ventilu určuje, ako sa cez ňu pohybuje tekutina. Ventily srovno - cez prietokovú cestuako napríkladplné - port guľové ventily, nechajte tekutinu pohybovať sa s minimálnou obštrukciou, čo vedie k veľmi nízkym stratám tlaku. Na druhej strane ventily s komplexnými alebo uhlovými dráhami -glóbusové ventilyalebomotýľové ventily- Zavádzajte viac turbulencií, čo spôsobuje vyššie tlakové poklesy. Čím plynulejší a viac usmerňuje vnútorný dizajn, tým nižší je odpor voči prúdu.

2. Veľkosť prístavu a plocha prietoku

Veľkosť portu ventilu vo vzťahu k priemeru potrubia významne ovplyvňuje stratu tlaku.Plné - port ventilyMajte vnútorný priemer rovný potrubiu, ktorý ponúka neobmedzený tok. Naopak,štandardný - port alebo redukovaný - port ventilyMajú menšie vnútorné otvory, obmedzujú tok a zvyšujúcu sa rýchlosť, čo zase zvyšuje stratu tlaku. Ak je účinnosť prietoku prioritou, výberom portového ventilu - je často lepšou voľbou na minimalizáciu energetických strát.

3. Typ ventilu a vhodnosť aplikácie

Rôzne typy ventilov sú optimalizované pre konkrétne funkcie a ich návrh to odráža.Guľôčkové ventily, so svojimi krátkymi tokmi a štvrťrokom - OUT OUT sú ideálne pre nízku stratu tlaku v aplikáciách ON/OFF.BránaPonúkajte relatívne nízky odpor, keď je úplne otvorený, ale môže sa stať problematickým, ak je čiastočne uzavretý.Glóbusové ventily, navrhnuté pre škrtenie, sú vo svojej podstate reštriktívnejšie. Výber nesprávneho typu ventilu pre aplikáciu môže viesť k zbytočnej neefektívnosti systému.

4. Povrchová úprava a výber materiálu

Hladkosť vnútorných povrchov tiež ovplyvňuje stratu tlaku. Ventil spresnosť - opracované interiéryaleštené mosadzné alebo z nehrdzavejúcej oceleZnížte trenie a podporujte hladký tok. Hrubé alebo skorodované povrchy - bežné v nižších - kvalitných ventiloch alebo zle udržiavaných systémoch - Vytvárajte turbulencie a zvýšite odpor. Trvanlivosť materiálu navyše pomáha udržiavať v priebehu času konzistentné charakteristiky toku, čo je rozhodujúce pre systémy s vysokým využitím alebo korozívnymi médiami.

5. Vplyv na energetickú účinnosť a návrh systému

Strata tlaku cez ventily sa prekladá do vyššejČerpanie nákladov na energiua znížený celkový výkon systému. Vo veľkých - systémoch mierky sa môžu akumulovať aj malé straty tlaku, čo vedie k významnej neefektívnosti. Výberom ventilov s optimalizovanými dráhami prietoku a vhodným veľkosti portov môžu inžinieri znížiť zaťaženie čerpadiel a predĺžiť životnosť celého systému. Toto zváženie dizajnu nielen zlepšuje funkčnosť, ale tiež znižuje dlhé - termínové prevádzkové výdavky.

Záver

Návrh ventilu hrá rozhodujúcu úlohu pri určovaní straty tlaku v systéme riadenia tekutín. Od geometrie prietokovej dráhy a veľkosti portu po povrchovú úpravu materiálu a typ ventilu, každý aspekt dizajnu prispieva k tomu, ako sa môže plynulo pohybovať tekutina. Pochopením týchto faktorov a výberom ventilov podľa toho môžu návrhári a operátori systému dosiahnuť lepšiu účinnosť, nižšiu spotrebu energie a zvýšenú spoľahlivosť systému. Výber správneho ventilu nie je len o nákladoch - Je to o výkone a dlhom - termínovej hodnote.
